SB-A SB-B滚柱式单向香蕉视频入口特性及应用：
SB系列为精确定位用滚柱式单向香蕉视频入口，定位误差可控制在0.03mm以内，香蕉视频入口无冲击，精确伺服，伺服长度调整简单，并可实现无级调节。

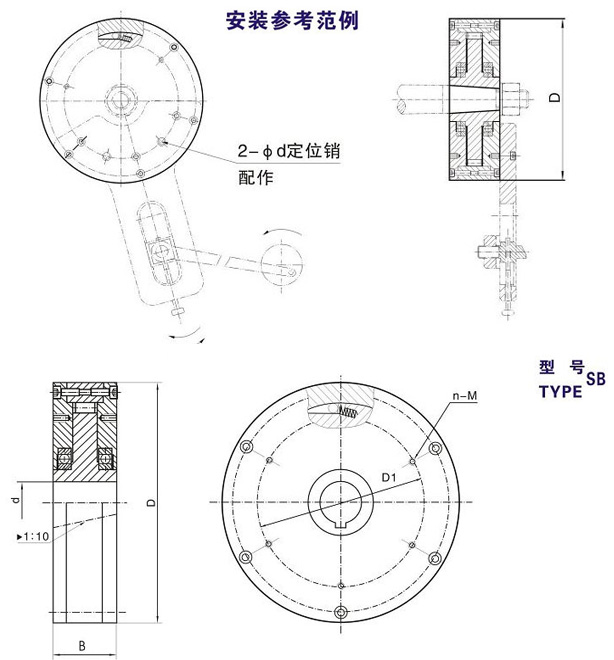

标准安装方式：在轴端用螺母将香蕉视频入口压紧即可，其中SB--A内孔为直孔，键槽按GB/T1096-79选取；SB-B则为锥孔，锥度为1：10。
SB型香蕉视频入口常用于商标机，印刷机械或其它有精确定位要求的场合。
型号 | 额定扭矩 | 外形尺寸〔mm〕 | 重量 | ||||
D | d(h6) | B | D1 | n-M | |||
SB-A130 | 145 | 130 | 20~30 | 50 | 100 | 6-M6 | 4.9 |
58-8130 | 145 | 130 | 20~30 | 50 | 100 | 6-M6 | 4.9 |
SB-A150 | 177 | 150 | 25-35 | 48 | 110 | 6~M6 | 6.1 |
SB-B150 | 177 | 150 | 25~35 | 48 | 110 | 6-M6 | 6.1 |
SB-B180 | 245 | 180 | 25~40 | 50 | 135 | 6-M6 | 9.1 |
SB-B180 | 245 | 180 | 25~40 | 50 | 135 | 6-M6 | 9.1 |
SB-B200 | 369 | 200 | 30~45 | 53 | 150 | 6-M6 | 11.9 |
SB-B200 | 369 | 200 | 30~45 | 53 | 150 | 6-M6 | 11.9 |
SB-B250 | 598 | 250 | 30~50 | 58 | 190 | 6-M8 | 20.6 |
SB-B250 | 598 | 250 | 30~50 | 58 | 190 | 6-M8 | 20.6 |
SB-B300 | 1212 | 300 | 35~50 | 68 | 230 | 6-M8 | 35.0 |
SB-B300 | 1212 | 300 | 35~50 | 68 | 230 | 6-M8 | 35.0 |
